緒 言
在金工實習中，無論是冷加工和熱加工的各工種實習，學生不僅是第一次親身在各種機床設備上進行操作實踐，而且也是首次不可避免地接觸、操作或控制到機床和設備上的一些電氣元件及電路設施。學生除遵守各工種的“安全技術規則”外，同時也應高度重視電氣安全技術。然而，學生對于電氣，存在幾種傾向：一是表現出膽怯緊張，不敢觸及電氣，怕觸電；二是膽大亂動無知，不計后果；三是出現電氣問題及發生觸電現象，則束手無策。為了保證金工實習任務的順利完成、切實保護學生的人身安全、避免機床設備的人為損壞并接受歷次實習事故的深刻教訓，故在金工實習中，特意開出“電氣安全技術”實習教育，這既迫切需要又至關重要。“電氣安全技術”實習教育，它有別于電工技能培訓，也有別于物理、電工學和機床電氣等課程中的內容。“電氣安全技術”實習教育，旨在貫徹有關“國家電氣安全標準和規范”中的安全教育，緊密結合金工實習中的電氣安全教育，特別是對多發安全事故的焊工和車工，著重加強對電焊機電路基本原理的安全認識，加強對車床已采取的“安全保護罩”電路原理的安全認識；掌握防止觸電及急救措施的基本知識，增強對電氣安全的意識和防范。
在金工實習中開出“電氣安全技術”實習教育，對學生在校后續的生產實習以及今后的工作和生活，將有深遠的安全保護作用。
電作為一種能源，同陽光、水、空氣一樣，是人類不可缺少的伙伴。但是歷史也血跡斑斑地證明了電是一匹難以馴服的野馬，當你還沒有馴服這匹野馬的時候，在生活或工作中就會出現觸電、電擊、燒傷、火災以及呼吸窒息、生命垂危、設備損壞、財產損失，從而造成不可估量的經濟損失和政治影響。因此，掌握安全用電的知識與技能，不僅是電氣工作人員必須做到的，而且也是每個人應該做到的。只有這樣，電氣系統才能正常的運行，我們才能在工作、生活當中安全用電，正確使用電器，讓電為人類更好地服務。
人類在生活實踐當中，已經總結出了很多用電安全的規則和方法，并且形成了安全用電保證體系。人們只要按照這個體系中的規則及方法去工作，去處理電的故障，那么電氣系統及工作人員就會安然無恙。但是由于諸多的原因，往往會在其中的某個或幾個環節上出現漏洞，乃至發生不同程度的電氣事故。因此，安全用電已成為電氣工程中一項首當其沖的要求。
一、安全用電在國民經濟和工業生產當中的地位及任務
安全是一個間接的生產力，在國民經濟及工業生產當中有很重要的地位，因此常見到“安全第一”的標語及口號。安全本身并不創造價值，往往要注入很大的資金，但是安全保證了人身安全，保證了機械設備、運輸設備、電氣系統等的正常運行，提高了生產率減少了運行中的損耗及事故后的費用，實際上等于生產價值的升值，間接地提高了生產力。因此，安全是國民經濟及工業生產當中不容忽視的一項工作。
電氣安全技術是一種用途很廣的、極為重要的實用技術，隨著工業技術和家用電器的迅猛發展，電氣系統已深入到國民和人民生活的每個角落，每個人都必須掌握一定的安全用電技術，一方面是保證個人的人身安全，另一方面是為了保證電氣系統、電氣設備、電氣線路以及涉及到的環境、建筑物、各種設施的安全，這在國民經濟和國家政治生活中部占有很重要的位置，這是我們每個人都不容忽視的。
但是，由于用電安全技術普及不夠，近些年來國內的幾次重大火災事故幾乎都與電氣有關。通過這些事實足以說明，很多人不具有安全用電的基本常識。再者長期以來，普及電氣基本知識、安全用電常識的出版物也不多見，因而導致了這方面工作的失誤。
二、電氣安全技術的特點
1、周密性 任何一項電氣安全技術的產生都有著嚴格的過程，不得有任何疏忽，任何一個細致的可能都考慮并做試驗，以保證技術的可靠周密，否則將會帶來不可估量的損失。
2、完整性 電氣安全技術是一個非常完整的體系，不僅包括電氣本身的各種安全技術，而且，還包括用電氣技術去保證其他方面安全的各項技術。同時，這兩方面都完整無缺、滴水不漏且面面俱到，從安全組織管理、技術手段到人員素質、產品質量以及設計安裝等，形成了一個完整的安全體系。
3、復雜性 正因為上述兩點導致了電氣安全技術的復雜性。電氣安全技術的對象，不僅是單一的用電場所，一些非用電場所也有電氣安全問題。此外，利用電氣及控制技術來解決安全問題以及有關安全技術的元件，不僅有電氣技術，還有電子技術、微機技術、檢測技術、傳感技術、及機械技術。這樣使得電氣安全技術變得很復雜。
4、綜合性 綜上所述，電氣安全技術是一門綜合技術，除了電氣電子技術外，還涉及到許多學科領域，其中包括管理技術、操作規范以及消防、防爆、焊接、起重吊裝、挖掘、高空作業、傳感器及元器件制作等。隨著工業及文明的發展，電的應用愈來愈廣泛，電氣安全技術將更為復雜化、更具有綜合性。
5、不斷修改性 任何一項安全措施，操作規程、元器件的產生都是人們在生產實踐中不斷總結修改而產生的，也只有這樣，才具備上述的嚴密性、完整性。
6、安全第一，預防為主 安全工作必須走在事故的前面，否則安全工作就失去了意義。
三、保證安全用電的基本條件
1、嚴格的電氣安全管理制度；
2、完整的電氣作業安全措施：
3、細致地電氣安全操作規程；
4、用電人員素質的培養及提高；
5、確保電氣設備、元件、材料產品質量；
6、確保電氣工程的設計質量和安裝質量；
7、加強防止自然災害侵襲的能力及措施；
8、全社會大講安全用電，普及安全用電技術。
四、安全用電技術的現狀及發展趨勢
到目前為止，安全用電技術基本上還是沿用傳統的安全措施，如接地、接零、絕緣、安全距離、安全電壓、聯鎖、安全操作規程、電工安全用具、防雷接地、報警裝置以及漏電保護等。這些措施經歷了幾代人的實踐總結修改完善，確定是行之有效的，即使在今后很長的時期內仍然占有重要的位置。
隨著電子技術、自動檢測技術、傳感器技術、微機技術的發展，出現了功能齊全、性能良好、有智能功能的漏電保護器。使安全用電技術有了一個新的發展動向。近幾年來，這方面的技術發展很快，已出現了由微機和各類傳感元件組成的自動電子檢測裝置，能準確預報絕緣降低、漏電，接地電阻減少、過載、短路、斷相觸電及導致事故發生的地點、部位，以便提醒工作人員注意和處理。同時人們在實踐中也逐步完善了安全管理系統的內容，出現了現在安全保證體系，這對保證電氣系統的安全運行有著很大的推動作用，人們運用系統工程及反饋的理論、建立安全信息網絡，做到超前預防及控制，使電氣安全技術更完善、更可靠、更周密和更安全。電氣安全工作中，一手要抓技術，使技術手段完備，一手要抓組織管理，使其周密完善，只有這樣才能保證電氣系統、設備和人身的安全。
【思考題】
1、安全用電的意義是什么?
2、電氣安全技術的特點是什么?
3、保證安全用電的基本條件有哪些?
4、傳統的安全用電措施有哪些?
5、現代的安全用電措施包涵哪些方面的內容?
第一章 電工基本技能
1、低壓試電筆
低壓試電筆又稱低壓驗電器(圖1-1)，是用來檢查低壓導體或電氣設備外殼是否帶電的輔助安全用具，其檢測的電壓范圍在60—500V之間。常用的試電筆外形有鋼筆式、旋具式和采用微型晶體管作機芯，用發光二極管作顯示的新型數字顯示感應測電器。
使用其驗電時，手指
應觸及筆尾的金屬體，使
氖管小窗背光朝向自己，
以便觀察。當帶電體與大
地之間的電位差超過一定 圖1-1 試電筆
數值，電筆中的氖泡就能發出橘紅色的輝光。
2、螺釘旋具
螺釘旋具又稱螺絲刀或改錐(圖1-2)，主要是用來緊固和拆卸各種螺釘，安裝或拆卸電器元件。
螺釘旋具由刀柄和刀體組成。
刀柄有木柄、塑料和有機玻璃等
制成。刀口形狀有“一”字槽和
“十”字槽兩種。電工用螺釘旋
具的刀體部分一般有絕緣管套住。 圖1—2 螺釘旋具
3、電工鉗
電工鉗又稱鋼絲鉗、鉗子(圖1-3)，由鉗頭和鉗柄組成，鉗頭包括鉗口、鑿
口、刀口和側口；鉗柄上套有額定工作
電壓500V的絕緣套管。
電工鉗是一種夾鉗和剪切工具。常用
來剪切導線、絞彎導線、拉剝電線絕緣層
和緊固及擰松螺釘。
使用電工鉗時，刀口應轉向自己面部。
鉗頭不可代替錘子作為敲打工具使用。 圖1-3 電工鉗
4、尖嘴鉗
尖嘴鉗(圖1-4)是由尖頭、刀口和鉗柄
組成。電工用尖嘴鉗在鉗柄套有額定電壓
500V的絕緣套。
尖嘴鉗由于頭部較尖，適用于狹小空
間的操作使用。 圖1-4 尖嘴鉗
5、剝線鉗
剝線鉗(圖1-5)由刀口、壓線口和鉗柄組成。剝線鉗的鉗柄上套有額定工作電壓500V的絕緣套管。
剝線鉗用于剝除線芯截面為6mm2 以下
塑料或橡膠絕緣導線的絕緣層。剝線鉗的
刀口有0.5～3mm的多個直徑的切口,以適
應不同規格的線芯剝削。在使用時注意將
導線放在大于線芯直徑的切口上切削，以
免切傷線芯。 圖1-5 剝線鉗
6、活扳手
活扳手(圖1-6)，又稱扳手，它由頭部和柄部構成。頭部又由定、動扳舌以及蝸輪和軸銷構成，旋動蝸輪以及調節扳
口大小。活動扳手在緊固大螺母時，一般
不可反用或用鋼管加長柄施力，以免損壞
扳唇；不應將活動扳手作為撬杠或錘子使
用。 圖1-6 活扳手
7、電工刀
電工刀(圖1-7)是用來剖削和切割電工器材的常用工具，有普通式和三用式兩種。電工刀在使用時，刀口應朝外剖削，使用完畢隨即把刀口折入刀柄內。由于電工刀的刀柄是不絕緣的。應注意不得
在帶電體或器材上使用，以防觸電。同時，
注意保護好電工刀的刀尖，應避免在過硬
物體上劃損或碰缺，經常保持刀口的鋒利。 圖1-7 電工刀
8、電烙鐵
電烙鐵(圖1- 8)—般由手柄、外
管、電熱元件和銅頭組成，分為內熱
式、外熱式和快熱式(或稱感應式)三
種。電烙鐵是一種錫焊和塑料燙焊的
常用的電熱工具，每次使用之前必須
經過外觀檢查和電氣檢查，并定期檢 圖1-8 電烙鐵
查，使其絕緣強度保持在合格狀態。 1-工作頭；2-發熱件；3-感溫磁鐵；
使用場所應是干燥、無腐蝕性氣體、 4-永久磁鐵；5-電源線；6-接觸片；
無導電灰塵，用完后應及時切斷電源。 7-手柄；8-外殼；9-磁環；10-連桿
1、電流表
電流表(圖1-9)，分為直流電流表和交流
電流表兩種。電流表在使用時注意選擇正確的
量程，應串聯在被測量的實際電路中。電流表
的電流從表的“+”極性端流入，“一”極性端
流出。
接線時，應在斷電下進行。不允許將直流 圖1-9 電流表
電流表使用在交流電路上。
2、鉗形電流表
鉗形電流表又稱卡表(圖1-10)，常用的有交流
鉗形電流表和交直流鉗形電流表兩種。使用時，注
意儀表的電壓等級與所測線路或設備的電壓等級相
符合，設置量程擋應該大于或等于被測電流值，測
量前應先估算被測電流或電壓的大小，或是先用較
大量程然后再視被測值的大小變換量程。注意，切
換量程時必須將鉗口打開，無電時進行，不許帶電
切換量程。測量時將被測導線放在鉗口中央，鉗口
應該緊閉。
使用時，注意與帶電體保持足夠距離，同時要
有人監護。決不允許用鉗形表測量裸露的導線，也
不許套在三相刀開關或熔斷器內測量使用。 圖1-10 鉗形電流表
3、電壓表
電壓表(圖1-11)分為直流電壓表和交流電壓表兩種。電
壓表在使用時注意選擇正確的量程，應并聯在被測
量的線路兩端，按電壓表端紐上的“+”“一”極性
標記進行接線。
接線時，應在斷電下進行。不允許將電壓表串
聯在被測量的電路中使用。 圖1-11 電壓表
4、萬用表
萬用表又稱多用表(圖1-12)，一般的萬
用表可以用來測量直流電流、交流電流、直
流電壓、交流電壓、電阻、電容、晶體管參
數和音頻電平等量。有數字式和機械式(或
稱電子式)萬用表兩種之分。每次測量前注
意校零。使用時，特別注意換檔以及所測量
的量程。 圖1-12 萬用表
5、絕緣電阻表
絕緣電阻表又稱兆歐表、搖表(圖1-13)
有手搖發電機式和晶體管式兩種。測量時，
不要使測量范圍過多地超出被測絕緣電阻的
數值，以免讀數時產生較大的誤差。使用時，
必須切斷被測設備的電源，并將設備對地短
路放電，使設備處于完全不帶電狀態，以保
證人身和設備安全。
6、電能表(俗稱電度表)
電能表(圖1-14)主要測量一定時間所用的電 圖1-13絕緣電阻表
能，常用的有有功電能表和無功電能表兩種。
有功電能表又可分為單相電能表和三相電能
表。使用時，特別注意選用與所測電路額定
電壓、額定電流相對應的規格的電能表。同
時注意按照電能表上銘牌進行正確接線。
1、導線的種類及用途 圖1-14 電能表
常用的導線一般可分為硬導線和軟導線兩大類。其中，硬線又分單股、多股以及多混合股之分。導線又可分為裸線和包有絕緣層的絕緣線兩大類。裸線中又有截面為圓形的導線和截面為矩形、管形等母線和匯流排的區別。一般為鋁質和銅質材料。軟線多為絕緣線，其芯線是多股細銅絲。
鋁導線的導電性能、耐腐蝕能力比銅導線差，但其重量輕，價格便宜，故多用于架空線路、照明線路、母線和匯流排。
銅導線的帶電性能、焊接特性、機械強度、耐腐蝕能力和使用壽命比鋁線好，故較重要的線路或要求可靠性較高的電氣設備如橋式起重機的動力、控制和照明線路以及各種電機、變壓器的繞組都采用銅線。
2、導線連接方法
在日常的電氣安裝工作中，常常需要把一根導線與另一根導線連接起來，因此，導線連接的好與壞關系到用電安全問題。導線與導線的連接處一般被稱為接頭，接頭處又往往是事故的發生點。為了盡量避免事故發生，對導線接頭的技術要求應為：
1)導線接觸緊密，不得增加電阻；
2)接頭處的絕緣強度，不應低于導線原有的絕緣強度；
3)接頭處的機械強度，不應小于導線原有的機械強度的80％。
電線頭的削法，如圖1-15所示。
單層法 分段法 斜削法
圖1-15 電線頭的削法

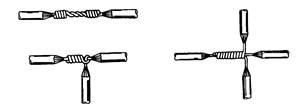

單股導線的對接和T形接法，如圖1-16所示：單股導線的十字形接法，如圖1-17所示。
圖1-16 單股導線的對接和T形接法 圖1-17 單股導線的十字形接法
多股導線的對接，如圖1-18所示；多股導線的T字形接法，如圖1-19
所示。

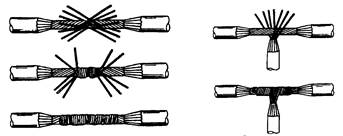

圖1-18 多股導線的對接 圖1-19 多股導線的T形接法
單股導線的終端接頭，如圖1-20所示；軟線與單股導線的對接，如圖1-21 所示。
圖1-20單股導線的終端接頭
圖1-21軟線與單股導線的對接
【思考題】
1、常用的電工工具有哪些?
2、電流表在測量時應注意哪些問題?
3、電壓表在測量時應注意哪些問題?
4、導線在連接時應注意哪些問題?
5、單股導線與多股導線如何連接?
隨著社會的發展，電在人們的日常工作與生活中應用極其廣泛，但如果使用不當，小則損壞機器設備，大則危及人身安全。因為當人們一不小心碰到電，電流就能立即通過人體，使人體造成不同程度的傷害。
電對人體的傷害分為電擊和電傷兩種。
(一)電擊
所謂電擊就是指當電流通過人體內部器官，使其受到傷害。如電流作用于人體中樞神經，使心腦和呼吸機能的正常工作受到破壞，人體發生抽搐和痙攣，失去知覺；電流也可能使人體呼吸功能紊亂，血液循環系統活動大大減弱而造成假死。如救護不及時，則會造成死亡。電擊是人體觸電較危險的情況。
(二)電傷
所謂電傷就是指人體外器官受到電流的傷害。如電弧造成的灼傷；電的烙印； 由電流的化學效應而造成的皮膚金屬化：電磁場的輻射作用等。電傷是人體觸電事故較為輕微的一種情況。
1、電流大小的影響
電流的大小直接影響人體觸電的傷害程度。不同的電流會引起人體不同的反應。根據人體對電流的反應，習慣上將觸電電流分為感知電流、反應電流、擺脫電流和心室纖顫電流。
2、電流持續時間的影響
人體觸電時間越長，電流對人體產生的熱傷害、化學傷害及生理傷害愈嚴重。一般情況下，工頻電流15～20mA以下及直流電流50mA以下，對人體是安全的。但如果觸電時間很長，即使工頻電流小到8～10mA，也可能使人致命。
3、電流流經途徑的影響
電流流過人體途徑，也是影響人體觸電嚴重程度的重要因素之一。當電流通過人體心臟、脊椎或中樞神經系統時，危險性最大。電流通過人體心臟，引起心室顫動，甚至使心臟停止跳動。電流通過背脊椎或中樞神經，會引起生理機能失調，造成窒息致死。電流通過脊髓，可能導致截癱。電流通過人體頭部，會造成昏迷等。
4、人體電阻的影響
在一定電壓作用下，流過人體的電流與人體電阻成反比。因此，人體電阻是影響人體觸電后果的另一因素。人體電阻由表面電阻和體積電阻構成。表面電阻即人體皮膚電阻，對人體電阻起主要作用。有關研究結果表明，人體電阻一般在1000～3000Ω范圍。
人體皮膚電阻與皮膚狀態有關，隨條件不同在很大范圍內變化。如皮膚在干燥、潔凈、無破損的情況下，可高達幾十千歐，而潮濕的皮膚，其電阻可能在1000Ω以下。同時，人體電阻還與皮膚的粗糙程度有關。
5、電流頻率的影響
經研究表明，人體觸電的危害程度與觸電電流頻率有關。一般地來說，頻率在25—300Hz的電流對人體觸電的傷害程度最為嚴重。低于或高于此頻率段的電流對人體觸電的傷害程度明顯減輕。如在高頻情況下，人體能夠承受更大的電流作用。目前，醫療上采用20KHz以上的高頻電流對人體進行治療。
6、人體狀況的影響
電流對人體的傷害作用與性別、年齡、身體及精神狀態有很大的關系。一般地說，女性比男性對電流敏感；小孩比大人敏感。
人體觸電的方式有很多，常見的有單線觸電、兩線觸電、跨步觸電、接觸電壓觸電、人體接近高壓觸電、人體在停電設備上工作時突然來電的觸電等。
(一)單相觸電
如圖2—1、圖2—2所示，如果人站在大地上，當人體接觸到一根帶電導線時，電流通過人體經大地而構成回路，這種觸電方式通常被稱為單線觸電，也稱為單相觸電。這種觸電的危害程度取決于三相電網中的中性點是否接地。
圖2-1中性點接地系統的單線觸電 圖2-2中性點不接地系統的單線觸電
1、中性點接地 如2-1所示，在電網中性點接地系統中，當人接觸任一相導線時，一相電流通過人體、大地、系統中性點接電裝置形成回路。因為中性點接地裝置的接地電阻比人體電阻小得多，所以相電壓幾乎全部加在人體上，使人體觸電。但是如果人體站在絕緣材料上，流經人體的電流會很小，人體不會觸電。
2、中性點不接地如圖2-2所示，在電網中性點不接地系統中，當人體接觸任一相導線時，接觸相經人體流入地中的電流只能經另兩相對地的電容阻抗構成閉合回路。在低壓系統中，由于各相對地電容較小，相對地的絕緣電阻較大，故通過人體的電流會很小，對人體不致于造成觸電傷害；若各相對地的絕緣不良，則人體觸電的危險性會很大。在高壓系統中，各相對地均有較大的電容。這樣一來，流經人體的電容電流較大，造成對人體的危害也較大。
(二)兩相觸電
如圖2-3所示，如果人體的不同部位同時分別接觸一個電源的兩根不同電位的裸露導線，電線上的電流就會通過人體從一根電流導線到另一根電線形成回路，使人觸電，這種觸電方式通常稱被為兩線觸電，也稱為兩相觸電。此時，人體處于線電壓的作用下，所以，兩相觸電比單線觸電危險性更大。
(三)跨步電壓
如圖2-4所示，當人體在具有電位分布的區域內行走時，人的兩腳(一般相距以0．8m計算)分別處于不同電位點，使兩腳間承受電位差的作用，這一電壓稱為跨步電壓。跨步電壓的大小與電位分布區域內的位置有關，在越靠近接地體處，跨步電壓越大，觸電危險性也越大。
圖2—3兩相觸電 圖2—4跨步觸電
人體觸電總是發生在突然的一瞬間，而且往往造成嚴重的后果。因此掌握人體觸電的規律，對防止或減少觸電事故的發生是有好處的。根據對己發生觸電事故的分析，觸電事故主要有以下規律：
1、季節性
一般來說，每年的6月至9月為事故的多發季節。就全國范圍內，該季節是炎熱季節，人體多汗、皮膚濕潤，使人體電阻大大降低，因此觸電危險性及可能性較大。
2、低壓電氣設備觸電事故多
在工農業生產及家用電器中，低壓設備占絕大多數，而且低壓設備使用者廣泛，其中不少人缺乏電氣安全知識，因此。發生觸電的幾率較大。
3、移動式電氣設備觸電事故多
由于移動式設備經常移動，工作環境參差不齊，電源線磨損的可能性較大，同時，移動式設備一般體積較小，絕緣程度相對較弱，容易發生漏電故障。再者，移動式設備又多由人手持操作，故增加了觸電的可能性。
4、電氣觸頭及連接部位觸點事故多
電氣觸頭及連接部位由于機械強度、電氣強度及絕緣強度均較差，較容易出現故障，容易發生直接或間接觸電。
5、農村用電觸電事故多
由于農村用電設備較為簡陋，技術和管理水平低，而且目前一般農村用電工作環境較惡劣，因此觸電事故較多。
6、臨時性施工工地觸電事故多
現在我國正處于經濟建設的高峰期，到處都在開發建設，因此臨時性的工地較多。這些工地的管理水平高低不齊，有的施工現場電氣設備、電源線路較為混亂，故觸電事故隱患較多。
7、中青年人和非專業電工觸電事故多
目前在電業行業工作的人員以年青人員較多，特別是一些主要操作者，這些人員有不少往往缺乏工作經驗、技術欠成熟，增加了觸電事故的發生率。非電工人員由于缺乏必要的電氣安全常識，盲目地接觸電氣設備，當然會發生觸電事故。
8、錯誤操作的觸電事故
由于一些單位安全生產管理制度不健全或管理不嚴，電氣設備安全措施不完備及思想教育不到位、責任人不清楚所致。
了解和掌握觸電事故發生的一般規律，對防止事故的發生，做好用電安全工作是十分必要的。
(一)觸電急救 發現了人身觸電事故，發現者一定不要驚慌失措，要動作迅速，救護得當。首先要迅速將觸電者脫離電源，其次，立即就地進行現場救護，同時找醫生救護。
1、脫離電源電流對人體的作用時間愈長，對生命的威脅愈大。所以，觸電急救是首先要使觸電者迅速脫離電源。可根據具體情況，選用以下幾種方法。救護人員既要救人也要注意保護自己。
脫離低壓電源的常用方法可用“拉”、“切”、“挑”、“拽”和“墊”五個字來概括：
“拉”是指就近拉開電源開關，拔出插銷或瓷插熔斷器。
“切”是指用帶有絕緣柄或干燥木柄切斷電源。切斷時應注意防止帶電導線斷落碰觸周圍人體。對多芯絞合導線也應分相切斷，以防短路傷害人。
“挑”是指如果導線搭落在觸電人身上或壓在身下，這時可用干燥木棍或竹竿等挑開導線，使之脫離開電源。
“拽”是救護人戴上手套或在手上包纏干燥衣服、圍巾、帽子等絕緣物拖拽觸電人，使他脫離開電源導線。
“墊”是指如果觸電人由于痙攣手指緊握導線或導線繞在身上，這時救護人可先用干燥的木板或橡膠絕緣墊塞進觸電人身下使其與大地絕緣，隔斷電源的通路，然后再采取其他辦法把電源線路切斷。
在使觸電人脫離開電源時應注意的事項：
(1)救護人不得采用金屬和其他潮濕的物品作為救護工具。
(2)在未采取絕緣措施前，救護人不得直接接觸觸電者的皮膚和潮濕的衣服及鞋。
(3)在拉拽觸電人脫離開電源線路的過程中，救護人宜用單手操作。這樣做對救護人比較安全。
(4)當觸電人在高處時，應采取預防措施預防觸電人在解脫電源時從高處墜落摔傷或摔死。
(5)夜間發生觸電事故時，在切斷電源時會同時使照明失電，應考慮切斷后的臨時照明，如應急燈等，以利于救護。
2、對癥搶救的原則 將觸電者脫離電源后，立即移到通風處，并將其仰臥，迅速鑒定觸電者是否有心跳、呼吸。
(1)若觸電者神志清醒，但感到全身無力、四肢發麻、心悸、出冷汗、惡心，或一度昏迷，但未失去知覺，應將觸電者抬到空氣新鮮、通風良好的地方舒適地躺下休息，讓其慢慢地恢復正常。要時刻注意保溫和觀察。若發現呼吸與心跳不規則，應立刻設法搶救。
(2)觸電者呼吸停止但有心跳，應用口對口人工呼吸法搶救。
(3)若觸電者心跳停止但有呼吸，應用胸外心臟擠壓法與口對口人工呼吸法搶救。
(4)若觸電者呼吸、心臟均己停止跳動，需同時進行胸外心臟擠壓法與口對 口人工呼吸法搶救。
(5)千萬不要給觸電者打強心針或拼命搖動觸電者，也不要用木板石來壓， 以及強行挾觸電者，以使觸電者的情況更加惡化。
搶救過程要不停地進行。在送往醫院的途中也不能停止搶救。當搶救者出現面色好轉、嘴唇逐漸紅潤、瞳孔縮小、心跳和呼吸迅速恢復正常，即為搶救有效的特征。
3、人工呼吸法 在做人工呼吸之前，首先要檢查觸電者口腔內有無異物，呼吸道是否堵塞，特別要注意清理喉頭部分有無痰堵塞。其次，要解開觸電者身上妨礙呼吸的衣褲，且維持好現場秩序。主要方法：
(1)口對口人工呼吸法
口對口(鼻)人工呼吸法不僅方法簡單易學且效果最好，較為容易掌握。
圖2-5 身體仰臥，頭部后仰 圖2-6 捏鼻掰嘴準備進行
圖2-7 緊貼吹氣 圖2-8 放松換氣
1)將觸電者仰臥，并使其頭部充分后仰，一般應用一手托在其頸后，使其鼻孔朝上，以利于呼吸道暢通，但頭下不得墊枕頭，同時將其衣扣解開(見圖2-5)。
2)救護人在觸電者頭部的側面，用一只手捏緊其鼻孔，另一只手的拇指和食指掰開其嘴巴：準備向鼻孔吸氣，即口對鼻(見圖2-6)。
3)救護人深吸一口氣，緊貼掰開的嘴巴向內吹氣，也可擱一層紗布。吹氣時要用力并使其胸部膨脹，一般應每5秒鐘吹一次，吹2秒鐘，放松3秒鐘。對兒童可小口砍氣。向鼻吹氣與向口吹氣相同(見圖2-7)。
4)吹氣后應立即離開其口或鼻，并松開觸電者的鼻孔或嘴巴，讓其自動呼氣，約3分鐘(見圖2-8)。
5)在實行口對口(鼻)人工呼吸時，當發現觸電者胃部充氣膨脹，應用手按住其腹部，并同時進行吹氣和換氣。
(2)胸外心臟擠壓術
胸外心臟擠壓術是觸電者心臟停止跳動后使心臟恢復跳動的急救方法，是每一個電氣工作人員應該掌握的。
1)首先使觸電者仰臥在比較堅實的地方，解開領扣衣扣，并使其頭部充分后仰，使其鼻孔或由另外一人用手托在觸電者的頸后，或將其頭部放在木板端部，在其胸后墊以軟物。
2)救護者跪在觸電者一側或騎跪在其腰部的兩側，兩手相疊，下面手掌的根部放在心窩上方、胸骨下三分之一至二分之一處(見圖2-9)。

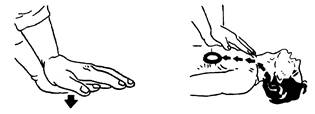

圖2-9 正確壓點、疊手方式
3)掌根用力垂直向下擠壓，對位要適中不得太猛，對成人應壓陷3～4cm，頻率每分鐘60次；對16歲以下兒童，一般應用一只手擠壓，用力要比成人稍輕一點，壓陷1—2cm，頻率每分鐘100次為宜。這樣可使壓處促到心臟里面的血液(見圖2-10)。
圖2-10 向下擠壓 圖2-11 迅速放松
4)擠壓后掌根應迅速全部放松，讓觸電者胸部自動復原，血液又回到心臟，放松時掌根不要離開壓迫點，只是不向下用力而已。(見圖2-11)
5)為了達到良好的效果，在進行胸外心臟擠壓術的同時，必須進行口對口(鼻)的人工呼吸。因為正常的心臟跳動和呼吸是相互聯系且同時進行的，沒有心跳，呼吸也要停止，而呼吸停止，心臟也不會跳動。
注意：實施胸外心臟擠壓術時，切不可草率行事，必須認真堅持，直到觸電者蘇醒或其他救護人員、醫生趕到。
(二)觸電預防
1、不要帶電操作 電工應盡量不進行帶電操作。特別是在危險的場所應禁止帶電作業。若必須帶電操作，應采取必要的安全措施，如有專人監護及采取相應的絕緣措施等。
2、對電氣設備應采取必要的安全措施 電氣設備的金屬外殼可采用保護接零或保護接地等安全措施，但絕不允許在同一電力系統中一部分設備采取保護接零，另一部分設備采取保護接地。
3、應建立一套完善的安全檢查制度 安全檢查是發現設備缺陷，及時消除事故隱患的重要措施。安全檢查一般應每季度進行一次。特別要加強雨季前和雨季中的安全檢查。各種電器，尤其是移動式電器應建立經常的與定期的檢查制度，若發現不安全隱患，應及時加以處理。
4、要嚴格執行安全操作規程 安全操作規程是為了保證安全操作而制定的有關規定。根據不同工種、不同操作項目，制訂的各項不同安全操作規程。如《變電所值班安全規程》、《內外線維護停電檢修操作規程》、《電氣設備維修安全操作規程》、《電工試驗室安全操作規程》等等。另外，在停電檢修電氣設備是必須懸掛“有人工作，不準合閘!”的警示牌。電工操作應嚴格遵守操作規程和制度。
5、建立電氣安全資料 電氣安全資料是做好電氣安全工作的重要依據之一，應注意收集和保存。為了工作和檢查的方便，應建立高壓系統圖、低壓布線圖、架空線路及電纜布置和建立電氣設備安全檔案(包括生產廠家、設備規格、型號、容量、安裝試驗記錄等)，以便于查對。
6、加強電氣安全教育 加強電氣安全教育和培訓是提高電氣工作人員的業務素質，加強安全意識的重要途徑。也是對一般職工和實習學生進行安全用電教育的途徑之一。
對每一位新參加工作的職工和來廠實習的學生都要進行電的基本知識教育和安全用電的教育。對電氣設備的操作者還要加深用電安全規程的學習；對從事電工工作的人員除應熟悉電氣安全操作規程，同時還應掌握電氣設備的安裝、使用、管理、維護及檢修工作的安全要求，電氣火災的滅火常識和觸電急救的基本操作技能。
【思考題】
1、什么是電擊?電擊對人體會造成哪些傷害?
2、什么是電傷?電傷對人體會造成哪些傷害?
3、影響人體觸電傷害程度的因素有哪些?
4、正常情況下，人體電阻大約是多少?人體電阻的大小與哪些因素有關?
5、觸電可分為幾類?常見的觸電方式有哪些?
6、什么是單相觸電?什么是兩相觸電?單相觸電和兩相觸電的觸電電壓分別是多少?
7、在使觸電者脫離電源時，應該注意哪些事項?
8、如何避免觸電事故的發生?
第三章 用電的安全措施
經研究，我們可以從觸點事故發生的情況來看，可以將觸電事故分為直接觸電和間接觸電兩大類別。直接觸電多由主觀原因造成，而間接觸電則多由客觀原因造成。但是無論是主觀還是客觀原因造成的觸電事故，都可以在采用安全技術措施和加強安全管理予以防止，因此，加強用電的安全技術措施是防止事故發生的重要環節。
電力系統根據接地的目的不同，其接地分為五類。
1、工作接地
為了保證電氣系統的可靠運行，而設置
的接地稱為工作接地,如圖(3-l)所示的變壓
器中性點的接地。變壓器、發電機中性點除
接地外,與中性點連接的引出線為工作零線，
將工作零線上的一點或多點再次與地可靠地
電氣連接為重復接地。工作零線為單相設備
提供回路。從中性點引出線的專供保護零線
的PE線為保護零線，低壓供電系統中工作
零線與保護零線應嚴格分開。 圖3-1 工作接地、重復接地
2、保護接地
電氣設備或電器裝置因絕緣老化或損壞可能帶電，當人體觸及將遭受觸電危險：為了防止這種電壓危及人身安全而設置
的接地，叫保護接地(見圖3-2) ,具體的做
法一般是將電氣設備或電器裝置的金屬外殼
通過接地裝置同大地可靠地接地連接起來。
保護接地適用于電源中性點不接地的低壓電
網中。由此看來，保護接地是為了防止觸電
事故而采取的一種技術措施。無論是動電還
是靜電；也無論是交流還是直流；無論是一
般環境還是特殊環境，都常采用保護接地措 圖3-2 保護接地
施以保安全。若將電氣設備的金屬外殼與零線連接稱為保護接零，接零是接地的一種特殊方式。保護接零措施適用于低壓380／220V系統中。
3、過電壓保護接地
為了消除因雷擊和過電壓的危險影響而設置的接地。
4、防靜電接地
為了消除在生產過程中產生的靜電及其危險影響而設置的接地。圖3-2為保護接地。
5、屏蔽接地
為了防止電磁感應對電氣設備的金屬外殼、屏蔽罩、屏蔽線的金屬外皮及建筑物金屬屏蔽體等進行的接地。
1、電氣設備一般應接地或接零，以保護人身和設備的安全。一般三相四線制的電力系統中應采用保護接零、重復接地；三相五線制的電力系統工作零線和保護零線都應重復接地：三相三線制的電力系統采用保護接零。
2、不同用途、不同電壓的電氣設備應使用不同的電氣安全技術。
3、380／220V低壓系統的中性點應直接接地。中性點直接接地的低壓電網，應裝設迅速自動切除接地短路故障的保護裝置。
4、中性點直接接地的低壓電網中，電氣設備的外殼應采用接零保護，中性點不接地的電網，電氣設備的外殼應采用保護接地。
5、在中性點直接接地的低壓電網中，除另有規定和移動式電氣設備外，零線應在電源進戶處重復接地。
接地裝置包括接地體和接地引線,接
地體又分自然接地體與人工接地體兩種，
而接地引線則與接地體可靠連接的導線，
也稱地線。
交流電氣設備應充分利用人工接地體,
即可節約鋼材和人工費用，又可降低絕緣
電阻。
人工接地體一般為垂直敷設，通常用 圖3-3 垂直接地體
直徑40～50mm的鍍鋅鋼管或40mm×40mm×40mm～50mm×50mm×50mm的鍍鋅角鐵或直徑25～30mm的鍍鋅圓鋼，長度一般為2500～3000mm，垂直打入深約0.8m的地溝內(如圖3-3所示)，其根數的多少及排列布置由接地電阻值決定。
接地線的設置應注意以下幾點：
1)接地線與接地體的連接、接地線與接地線的連接一般為焊接。埋入地下的連接點應在焊接后涂上瀝青漆防腐。
2)利用鋼管作接地線，鋼管連接外必須保證可靠的電氣連接。
3)接地線與電氣設備可焊接或螺栓連接，螺栓連接應有防松螺帽或防松墊片。每臺設備應用單獨的接地線與干線相連，禁止在一條接地線上串聯電氣設備(如圖3-4所示)。
圖3-4 電氣設備接地線正確接法
4)危險爆炸場所內的電氣設備的外殼必須接地。
5)接地線一般為鋼質。移動式設備的接地線、三相四線制或三相五線制照明設備的接地線以及采用鋼線有困難的除外，接地線的截面積應符合截流量、短路時切除故障及熱穩定的要求。
6)中性點直接接地的低壓系統電氣設備的專用線接地線可與相線一起敷設，其截面積一般不大于：鋼為80mm2、銅為50mm2、鋁為70mm2。
7) 不得使用蛇皮管、保溫管的金屬網或外皮及低壓照明導線或電纜的鉛保護套做接地線。
8)便攜式用電設備應用電纜中的專用線芯接地，嚴禁利用設備的零線接地。單獨使用接地線時，應用多股軟銅線，其截面積不小于1.5mm2。
在中性點不接地的電網中，電氣設備及其裝置，除特殊規定外，均應采取接地保護，以防其漏電時對人體、設備構成危害。采用接地保護的電氣設備及裝置主要有：
①電機、變壓器、電器、開關、攜帶式或移動式用電設備的金屬底座及外殼。
②電氣設備的傳動裝置。
⑧配電屏、控制柜(臺)、保護屏及配電箱(柜)等。
④配電裝置的金屬構架、鋼盤混凝土構架等。
⑤電纜接頭盒、終端盒的金屬構架外殼，電纜保護鋼管、屏蔽層等。
⑥裝避雷設備的電力線路的桿塔。
中性點直接接地的電網中，采用保護接零時，必須保證以下條件：
①中性點直接可靠接地，接地電阻應不大于4Ω。
②工作零線、保護零線應可靠重復接地，重復接地的接地電阻應不大于10Ω，重復接地的次數應不大于3次。
⑧保護接零盒工作接零不得裝設熔斷器或開關，必須具有足夠的機械強度盒熱穩定性。
④三相四線制或三相五線制的電力系統中的工作零線盒保護零線的截面積不得小于相應線路相線的截面積的一半。
⑤線路的阻抗不能太大，以便漏電時能夠產生足夠大的單相短路電流，使保護裝置動作。因此，要求單相短路電流不得小于線路熔斷器熔絲額定電流的4倍，或者不得小于線路中空氣斷路器瞬時或延時動作電流的1.25倍。
電氣設備接地線的正確接法，見圖(3-4)所示。
1、削弱單相接地的危害，如圖(3-5)所示。
2、減弱高壓竄入低電壓的危害，如圖(3-6)所示。
3、變壓器中性點采用工作接地后，為相電壓提供一個明顯可靠的參考點，為穩定電網的電位起著重要的作用。另外，為單相設備提供了一個回路，使系統有兩種電壓380／220V，即滿足三相設備，又滿足單相設備，這是低電網最常用的接線方法。
圖3-5 中性點不接地的變壓器 圖3-6 中性點接地的變壓器
l、允許電流
為了確定安全電壓，必須首先確定人體允許電流。
一般情況下，把作用人體不致于引起傷害的電流或者說把人能夠自己擺脫的電流稱為允許電流。經研究得出，交流(50～60Hz)為10mA；直流為50mA。但當線路上裝有防止短路的瞬間保護時，人體允許電流可按30mA考慮。
2、安全電壓
從安全的角度來看，因為電力系統中的電壓通常是比較恒定的，而影響電流變化的因素很多，所以，確定對人體的安全條件是用安全電壓而不是安全電流。安全電壓是指在各種不同條件環境條件下，人體在接觸到帶電體后，人體各部分組織，如皮膚、心臟等不發生任何損傷的電壓。
安全電壓是為了防止觸電事故而采用的由特定電源的電壓系列。其供電要求實行輸出與輸入電路的隔離，與其他電氣系統的隔離。這個電壓系列的上限值，在正常和故障情況下，任何兩導體間任一導體與地之間均不得超過交流(50～500Hz)有效值50V。
人們可根據場所特點，采用我國安全電壓標準規定的交流電安全電壓等級：
1、42V(空載上限小于等于50V)可供有觸電危險的場所使用的手持式電動工具等場合下使用；
2、36V(空載上限小于等于43V)，可在礦井、多導電粉塵等場所使用的行燈等場合下使用：
3、24V、12V、6V(空載上限分別小于或等于29V、15V、8V)三檔可供某些人體可能偶然觸及的帶電體的設備選用。在大型鍋爐內工作、金屬容器內工作或者在發器內工作，為了確保人身安全一定要使用12V或6V低壓行燈。當電氣設備采用24V以上安全電壓時，必須采取防止直接接觸帶電體的，其電路必須與大地絕緣。
安全電壓是以人體允許電流與人體電阻的乘積為依據而確定的。國際電工委員會按允許電流30mA和人體中的電阻值1700Ω來計算觸電電壓的限定值，即安全電壓的上限值是50V(50～500H2交流電有效值)。
3、安全電壓的選用
各等級的安全電壓應根據使用場所、操作人員條件、使用方式、供電方式和線路狀況等多種因素進行選用。目前我國采用的安全電壓以36V和12V兩個等級比較多。一般生產場地局部照明采用36V；潮濕、易導電的地溝或金屬容器內工作時行燈采用12V電壓。安全電壓的選用見表3-1。
表3-1 各等級安全電壓的選用
安全電壓(V) 用 途
42 手提式照明燈、無特殊安全措施、有觸電危險的場所使用的手動式電動工具等
36 礦井、易導電、多粉塵、生產場所及變電站等多接地場所使用的燈
24
12 比較危險的場所、工作場地狹窄、溫熱場所、工作人員可能偶然接觸的帶電體
6
1、電氣安全距離
將帶電體與大地、帶電體與其他設備以及帶電體與帶電體之間保持一定的電氣安全距離，是防止直接觸電和電氣事故的重要措施，這種措施稱電氣安全距離，簡稱安全距離。
2、安全距離的作用
1)防止人體觸及或接近帶電體而造成觸電事故。
2)避免車輛及其他器具碰撞或過分接近帶電體而造成事故。
3)防止火災爆炸及過電壓放電和各種短路事故。
4)保證操作和維護方便。
電氣安全距離的大小與電壓的高低、設備的類型及安裝方式有關。
3、安全色
1)紅色 —— 一般用來標志禁止和停止。如信號燈、緊急按鈕均用紅色，分別表示“禁止通行”、“禁止觸動”等禁止的信息。
2)黃色 —— 一般用來標志注意、警告、危險。如“當心觸電”、“注意安全”等。
3)藍色 —— 一般用來標志強制執行和命令。如“必須戴安全帽”、“必須驗電”。
4)綠色 —— 一般用來標志安全無事。如“在此工作”、“在此攀登”等。
5)黑色 —— 一般用來標注文字，符號和警示標志的圖形等。
6)白色 —— 一般用于安全標志紅、藍、綠色的背景色，也可用于安全標志的文字和圖形符號。
7)黃色與黑色間隔條紋 —— 一般用來標志警告、危險。如防護欄桿。
8)紅色與白色間隔條紋 —— 一般用來標志禁止通過、禁止穿越等。
在使用安全色時，為了提高安全色的辨認率，使其更明顯醒目，常采用其他顏色作為背景，即對比色。紅、藍、綠的對比色為白色，黃的對比色為黑色，黑色與白色互為對比色。
4、安全標志
1)禁止標志圓形，背景為白色，紅色圓邊，中間為一紅色斜杠，圖像用黑色。一般常用的有“禁止煙火”、“禁止啟動”等。
2)警告類標志 等邊三角形，背景為黃色，邊和圖案都用黑色。一 般常用的有“當心觸電”、“注意安全”等。
3)指令類標志 圓形，背景為藍色，圖案及文字用白色。一般常用的有“必須帶安全帽”、“必須帶護目鏡”。
4)提示類標志 矩形，背景為綠色，圖案及文字用白色。
電工常用的標志牌規格尺寸、用途見表(3—2)。
安全標志應安裝在光線充足明顯之處；高度應略高于人的視線，使人容易發現；一般不應安裝于門窗及可移動的部位，也不宜安裝在其他物體容易觸及的部位；安全標志不宜在大面積或同一場所使用過多，通常應在白色光源的條件下使用，光線不足的地方應增設照明。
安全標志一般用鋼板、塑料等材料制成，同時也不應有反光現象。

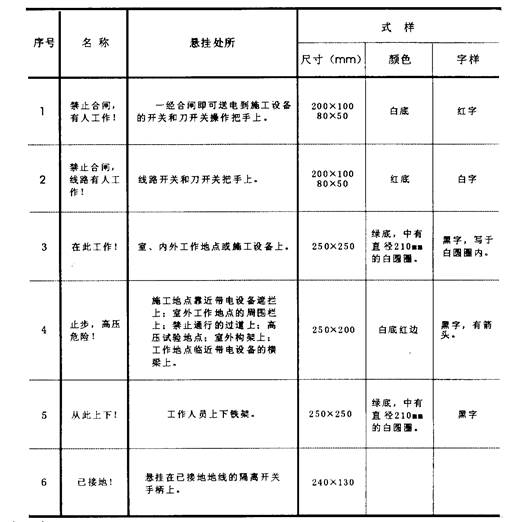

表3-2 常用標示牌式樣
電氣安全用具是指用以保證電氣工作安全所必不可少的工器具和用具。利用它們可以防止觸電、弧光灼傷和高空跌落等傷害事故的發生。按其功能不同可分為基本電氣安全用具和輔助安全用具。
1、基本安全用具
基本安全用具是指其絕緣強度足以承受電氣設備的工作電壓的安全用具。基本絕緣安全工具有絕緣操作桿、絕緣夾鉗等。由于基本安全用具常用于帶電作業， 因此使用必須注意以下幾點：
1)絕緣操作用具必須具備合格的絕緣性能和機械強度：
2)只能用于和其絕緣強度相適應的電壓等級設備；
3)按照有關規定，要定期進行試驗。
2、輔助安全用具
輔助安全用具是作為加強基本安全用具絕緣的安全用具。在電氣作業中主要起保護作用。輔助安全用具有絕緣手套、絕緣鞋、絕緣墊及絕緣臺等。
除上述幾項措施外，對于攜帶式和移動式單相設備要注意嚴格管理、正確使用、定期檢查、單相設備及其電源線都應保持完好，電源與設備之間防止拉脫線頭，緊固裝置也應保持完好。
【思考題】
1、目前我國電力系統常采用哪些接地方式?
2，什么是工作接地?什么是保護接地?什么是保護接零?它們之間有何區別?
3、電氣設備接地的一般要求是什么?
4、什么是接地線?接地線的設置應該注意哪些問題?
5、采用接地保護的常用電氣設備有哪些?
6、什么是允許電流?什么是安全電壓?我國交流電壓的安全額定值的國家標準是多少?
7、什么是電氣安全距離?電氣安全距離的作用是什么?
8、在我國的電力系統中，常用的安全色有哪些?
9、常用安全標志分為哪幾類?安全標志的安裝應注意什么?
1 0、什么是基本安全用具?什么是輔助安全用具?在工作中，使用安全用具應注意什么?
第四章 電氣設備的防火
線路由于架設不正確或在使用時違反安全規則，就會形成線路短路，導線超過負荷和局部因接觸電阻過大而產生大量熱量，引起線路火災危險。
為了防止線路短路和超過負荷引起的火災，可采取以下措施：
1、認真檢查線路的安裝是否符合電氣裝置的規程要求。
2、定期檢查、測量線路的絕緣狀況。
3、正確選擇與導線截面相配合的熔斷器。嚴禁不查明原因，隨意調換大熔體。
4、線路和電氣設備都應嚴格按照規范要求安裝，不要隨便亂裝亂用，防止因絕緣損壞而發生漏電事故或短路。
5、經常監視線路的運行情況，如發現嚴重過負荷現象時，應及時從線路中切除過多的電氣設備，或將該導線調大。
1、電動機
安裝電動機要求符合防火安全的要求。在潮濕，多灰塵的場所，應選用封閉型電動機；在比較干燥、清潔的場所，選用防護型電動機；在易燃易爆的場所，應選用防爆型電動機。電動機應安裝在非可燃性材料的基座上；電動機不允許安裝在可燃結構內；電動機與可燃物應保持一定的距離，周圍不得堆放雜物。每臺電動機必須裝置獨立的操作開關和適當的熱繼電器作為過負荷保護。對待容量較大的電動機，在三相電源線上宜安裝指示燈。當發生一相斷電時就能立即發現，防止二相運行。
2、變壓器
變壓器大多是油浸自然冷卻式，如何防止這類變壓器的火災，可采取如下措施：變壓器上部油層溫度達到或超過85℃時，表明變壓器過負荷，應立即減負荷。若溫度持續不斷上升，則變壓器內部可能有故障，應立即斷開電源，進行檢查。應裝繼電保護裝置。變壓器的設計安裝要符合國家標準。兩臺變壓器之間的蓄油坑應有防火隔離墻，不能連通。加強變壓器的運行管理和檢查工作。
3、低壓配電盤
配電盤應固定安裝在干燥清潔的地
方，并應便于操作，確保維修時的安全。
配電盤上的電氣設備應根據電壓、負荷、
用電場所和防火要求等選定。配電盤中
的配線，應采用絕緣線，破損的導線要
及時更換。配電盤的金屬支架及電氣設
備的金屬外殼，必須可靠接地。移動式
配電板不宜插用過多插頭如圖(4-1)所示。圖4-1 移動式配電板不宜插用過多插頭
4、照明及電加熱設備
電燈必須安裝在適合的安全環境。燈具發熱部分與可燃物之間應保持一定的安全距離，不得貼近可燃物。導線絕緣層應保持完整良好，發現破損及時更換。
5、電熱褥
1)不買粗制濫造、無安全措施、未經檢驗合格的產品，以防止因質量，特別是接頭連接不良而釀成事故。
2)電熱褥第一次使用或長期擱置后再使用，應在有人監視的情況下通電1小時左右，檢查是否安全。
3)使用前應仔細閱讀說明書，特別要注意使用電壓，千萬不要把36V或24V的低壓電熱褥接到220V的電壓線路上。
4)電熱褥不要固定位置折疊。最好鋪在床板上使用，且上下各鋪一層毯子或棉褥為宜，不要在席夢思和鋼絲床上使用直線型電熱線制成的電熱褥，因直線型電熱線易斷，在使用中容易因伸按搓揉而造成斷裂，引起火災。
5)電熱褥通電時，人不能遠離。使用溫度不能控制的普通型電熱褥，當溫度升到所需溫度時，應切斷電源，電熱褥通電后，如發現不熱或其他異常現象，應立即斷開電源，進行檢修。
6)使用電熱褥時，如臨時停電，應斷開電源，以防來電后，因通電時間過長，無人看管而造成火災。
7)電熱褥要注意防潮，特別是給嬰兒和生活不能自理的病人使用時，應經常查看電熱褥的溫度和濕度，遭水濕的電熱褥應涼干后再用。電熱褥臟了，只能用刷子刷洗，不能用手揉搓，以防電熱線折斷。
6、電熨斗
1)使用前要對電熨斗進行檢查，看插頭是否完好，導線有無折斷之處，絕緣層是否損壞或線芯裸露，使用時有沒有手麻的感覺，
如果發現問題，應修復后再用。
2)使用時應注意控制電熨斗的溫度。使用普通
型電熨斗(圖4-2)要根據衣物纖維種類和經驗控制
通電時間，以保證電熨斗的溫度適宜。使用調溫型
電熨斗要將調溫旋鈕旋放至于衣物纖維名稱相同的 圖4-2 普通型電熨斗
位置，以防止溫度過高，燙壞衣物或出現火災事故。 1-外殼；2-手柄；3-銅插柱
當調溫型電熨斗的恒溫器失靈后要及時維修，否則 4-底板；5-電熱元件；6-壓板
溫度無法控制，容易引起火災。
3)通電使用電熨斗時操作人員不要輕易離開，在熨燙衣物的間歇，應將電熨斗堅立放在耐火磚、石棉板等不燃、不易導熱材料制作的基座或專用的電熨斗架上，千萬不要把電熨斗隨便亂放。放置電熨斗的基座、支架不應距易燃、可燃品太近。
4)電熨斗使用完畢，應立即切斷電源。剛斷電的電熨斗不要隨意亂放，要待它完全冷卻后再收存起來。若在電熨斗使用中途停電后，應拔下電源插頭，以防來電后造成火災事故。
5)不要使電熨斗的電源插頭、插口受潮，并保證插頭與插座接觸緊密。電熨斗供電線路導線的截面不能太小，絕對不能與其他家用電器合用一個插座，也不要與其他耗電功率大的家用電器如電飯鍋、洗衣機等同時使用，以防線路過載引起火災。
7、空調器
1)盡量使窗簾等避開空調器，或采用阻燃型織物的窗簾。根據以往的教訓，窗簾是窗式空調器火災蔓延的主要媒介。
2)用電熱型空調器制熱，關機時須記切
斷電熱部分的電源。需冷卻的，應堅持冷卻
2分鐘。
3)短時間內不要連續切斷、接通空調器
的電源,如圖(4-3)所示。當停電或拔掉電源
插頭后，一定要將選擇開關置于“停”的位
置，待接通電源后，重新按啟動步驟操作。 圖4-3 短時間內、不要連續切斷或接通電源
4)空調器應經常保持清潔，空氣過濾器應定期清洗，以免積灰太多，影響空氣對流。風扇電機要定期加注潤滑油，若全年運行，每年應加2-3次。在空調器運行中，若發現空調器有異味，或冒煙，應立即停機檢查。
5)用于安裝空調器的支架。擱板等應采用非燃材料制作。安裝在空調器上的遮陽罩也應采用非燃材料。空調器安裝時，應內高外低，略微傾斜，使水分排到室外，以避免空調器部件受潮損壞。
8、電飯鍋
1)電飯鍋，放在廚房專用地點，擱置電飯鍋的基座不應采用可燃材料，周圍一定距離內不應有易燃、可燃物品，更不能靠近液化石油氣鋼瓶。
2)電飯鍋應有固定電源插座，不要亂拉電線為電飯鍋供電，不能和其他家用電器混用電源。電飯鍋的線路連接要牢靠。
3)用電飯鍋做湯、燒水時，要有人看管，不要忘記及時切斷電源。
4)電熱盤和內鍋外表面不要沾有飯粒等雜物，以保證兩者緊密接觸。電飯鍋使用時，內鍋要放正，放下后來回轉動一下。
5)避免碰撞內鍋，內鍋若變形嚴重，應立即更換，不要用普通鋁鍋代替內鍋。
9、電冰箱(柜)
1)電冰箱不要存入化學危險物品，如果必需存放，則必須注意容器要絕對密封嚴防氣體泄漏。
2)保證電冰箱后部干燥通風，冷凝器應與墻壁等保持一定距離，切勿在電冰箱后面塞放可燃物；電冰箱的電源線不要與壓縮機、冷凝器接觸。
3)電冰箱電氣控制裝置失靈時，應立即停機檢查修理。要防止溫控電氣開關進水受潮。
4)電冰箱斷電后，至少要經過5分鐘后才可重新啟動。
1 0、洗衣機
1)在使用洗衣機前，應接好地線，預防漏電觸電，保護人身安全。
2)放衣前，應檢查衣服口袋，看是否有鑰匙、小刀、硬幣等金屬物品，這些硬東西不要隨衣服進入洗衣機內。
3)每次洗干衣的重量不要超過洗衣機的額定容量，否則由于負荷過重可能損壞電機。
4)嚴禁將剛使用汽油等易燃液體擦洗過的衣服，立即放進洗衣機內洗滌。更不能為除出油污，給洗衣機內倒汽油。
5)接通電源后，如果電機不轉，應立即斷電檢查，排除故障后再用。如果定時器、選擇開關接觸不良，應停止使用。
6)要經常檢查洗衣機電源引線的絕緣層是否完好，如果已經磨破、老化或有裂紋，應及時更換。經常檢查洗衣機是否漏水，如發現漏水，應停止使用，盡快修理。洗衣機應放在比較干燥、通風的地方。
11、熱水器
據有關專家提醒消費者：使用熱水器冼浴要注意用電安全。近期在石家莊、西安、海口等地發生的觸電事故，使熱水器的安全問題再次成為人們關注的焦點。熱水器的安全問題關系到用戶的生命安全。防電墻技術是海爾專門針對逆向漏電研制的熱水器安全技術，即使在熱水器內部接入220V電壓，也能確保洗浴安全。它是針對中國家庭普遍存在的接地保護不良、線路老化、裝修接錯線、采用劣質的電器件等用電環境隱患發明的安全專利技術。專家指出：熱水器本身的安全問題，大部分正規廠商已經解決。而對于用電環境引入的從外到內的逆向漏電，只有防電墻技術可以解決。
12、電吹風
電吹風在通電使用時，人不能離開，更不能隨手放置在臺板、桌凳、沙發、床墊等可燃物上．電吹風使用完后切記要將電源線從電源插座上拔下來。遇到臨時停電或電吹風出現故障，切記要拔下插頭。
13、取暖器
取暖器又叫電暖器,如圖(4-4)所示。
不要用電暖器常時間烘烤衣物而無人照
看；不要將電暖器靠近睡床、窗簾、家
具及報刊雜志堆放處；不要將易燃物品
放置在電暖器周圍，以免引發火災。
根據電氣火災和爆炸形成的主要原
因，電氣火災應主要從以下幾個方面進
行預防： 圖4-4 不宜用取暖器烘烤衣物
(1)要合理選用電氣設備和導線，不要使其超負載運行。
(2)在安裝開關、熔斷器或架線時，應避開易燃物，與易燃物保持必要的防火間距。
(3)保持電氣設備正常運行，特別注意線路或設備連接處的接觸保持正常運行狀態，以避免因連接不牢或接觸不良，使設備過熱。
(4)要定期清掃電氣設備，保持設備清潔。
(5)加強對設備的運行管理。要定期檢修、試驗，防止絕緣損壞等造成短路。
(6)電氣設備的金屬外殼應可靠接地或接零。
(7)要保證電氣設備的通風良好，散熱效果好。
從滅火的角度出發，電氣火災有兩個特點：一是電氣設備著火或引起火災后并未與電源斷開，仍然帶電；二是有些電氣設備(如電力變壓器、斷路器、電動機起動裝置等)本身充油，發生火災時，可能噴油甚至爆炸，造成火災蔓延，擴大火災范圍。因此電氣滅火必須根據其特點，采取適當措施。
1、切斷電源
當發生電氣火災時，若現場尚未停電，則首先應想辦法切斷電源，這是防止擴大火災范圍和避免觸電事故的重要措施。切斷電源時應該注意以下幾點：
1)切斷電源是必須使用可靠的絕緣工具，以防操作過程中發生觸電事故：
2)切斷電源的地點選擇要適當，以免影響滅火工作。
3)剪斷導線時，非同相的導線應在不同的部位剪斷，以免造成人為短路；
4)如果導線帶有負荷，應先盡可能消除負荷，再切斷電源。
2、防止觸電
為了防止滅火過程中發生觸電事故，帶
電滅火時應注意與帶電體保持必要的安全距
離。不得使用水(如圖4-5所示)、泡沫滅火
器滅火。應該使用干黃沙和二氧化碳、干粉
滅火器進行滅火。防止身體、手、足、或者
使用的消防滅火器等直接與有電部分接觸或
有電部分過于接近造成觸電事故。帶電滅火
時，還應該帶絕緣橡膠手套。 圖4-5 撲滅電氣火災不得用水
3、充油設備的滅火
撲滅充油設備內部火災時，應該注意以下幾點：
1)充油設備外部著火時，可用二氧化碳、1211、干粉等滅火器滅火；如果火勢較大，應立即切斷電源，用水滅火。
2)如果是充油設備內部起火，應立即切斷電源，滅火是使用噴霧水槍，必要時可用砂子、泥土等滅火。外泄的油火，可用泡沫滅火器熄滅。
3)發電機、電動機等旋轉電機著火時，為防止軸和軸承變形，可令其慢慢轉動，用噴霧水槍滅火，并幫助其冷卻。也可用二氧化碳、1211、蒸汽等滅火。
【思考題】
1、線路防火應該注意些什么?
2、電動機的防火措施?
3、電氣火災的撲救措施是什么?
4、撲滅電氣火災過程中，在切斷電源時應該注意的問題有哪些?
5、充油設備的滅火須知是什么?
第五章 車床的電氣控制系統
最常用、最簡單的車床電氣控制系統的線路圖，它是由電源開關QS、熔斷器FUl和FU2、接觸器KM、熱繼電器FR、停止按鈕SBl和起動按鈕SB2等組成。
在分析各種控制原理圖時，為了簡單明了，通常用符號和箭頭配以少量的文字說明來表示其動作原理。
如電動機單向運行控制線路的動作原理如下：
1)起動
先合上電源QS。
當松開起動按鈕SB2，由于接觸器KN的常開輔助觸頭已閉合自鎖，控制電路仍保持接通，電動機M繼續運轉。這種當起動按鈕SB2松開后，控制線路仍能保持接通的線路叫做具有自鎖(或叫自保)觸頭。
2)停止
如果電動機在運行過程中，由于過載或其他原因，使負載電流超過額定值時，經過一段時間，串聯在主電路中的熱繼電器FR的雙金屬片受熱彎曲，使串聯在控制線路中的常閉觸頭FR斷開，切斷了控制線路的電源，接觸器KM 圈斷電，其主觸頭斷開，電動機M便脫離電源停轉，達到了過載保護的目的。
二、車床安全罩保護裝置簡介
當操作者初次接觸車床的時候，由
于對車床的結構及電氣控制系統缺乏一
定的了解，在操作過程中容易發生事故。
為了避免事故的發生，在車床卡盤部位
安裝有安全保護罩裝置，該裝置包括半
圓弧鐵罩，并在電氣控制線路中加裝一
只行程開關(SQ)，其電氣控制原理見圖
5-1。
為什么安裝車床安全防護罩裝置呢
(見圖5-2)?
首先，當操作者在停車裝夾工件或
對工件進行測量的時候，由于操作者的
身體或衣物有可能碰到光桿上的順車手 圖5-1 車床電氣控制原理圖
柄或逆車手柄，會致使車床主軸突然旋轉起動(順車旋轉或逆車逆車旋轉)，這樣
會使操作者發生意外受傷事故。
將行程開關(SQ)串接入電氣控制線
路中，選用的是行程開關(SQ)的一對常
閉觸點，這樣當安全防護裝置閉合上時，
此時行程開關(SQ)是處于常閉狀態(即
導通)，當按下按鈕(SB2)時，車床即能
夠起動。當安全防護裝置掀開、停車裝
夾工件或進行測量工件時，此時行程開
關(SQ)處于常開狀態(即斷開)，當按下
按鈕(SB2)時，車床不能起動，這樣就
能起到安全保護作用。 圖5-2 車床安全防護罩裝置
其次，在《車床的安全操作規程》中規定，留長發者操作車床的時候必須戴工作帽，避免長發被絞進旋轉的車床的卡盤中，當加裝了安全防護罩后，即使有個別操作者不嚴格遵守《車床的安全操作規程》，也能夠同時避免類似事故的發生。
在工件夾緊后，只有將“T字形扳手從卡盤上拿下來，再閉合上安全防護罩，才能啟動車床，從而避免了因扳手未取下來而引起事故的發生。
注意：在操作車床的時候，當事故發生的瞬間，可用左手迅速掀起安全罩，即可達到立即停車的目的。
1、轉換開關
轉換開關又稱組合開關(圖5-3)，常用于機床控制電路中，作為電源控制開關。常用的HZl0系列轉換開關的額定電壓有50Hz、220V和380V兩種，額定電流分別有6A、10A、25A、60A和100A等多種。其中，HZ表示組合開關。
轉換開關一般用于照明、電熱電路時，其額定電流應等于或大于控制電路中各負載電流的總和。若用來控制電動機時，轉換開關的額定電流一般取額定電流的1.5～2.5倍。
圖5-3 HZ10系列轉換開關
2、熔斷器

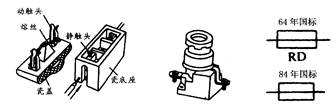

熔斷器(圖5-4)主要用作短路保護。當電路短路時，電流急劇增大，熔體過熱而熔斷，使線路或電氣設備脫離電源，起到保護作用，是一種具有保護功能的低壓電器。常用的有RCl系列瓷插式和RLl系列螺旋式。
在機床電氣控制線路中，常用的熔斷器有RLl系列螺旋式。R表示熔斷器，L表示螺旋式。RLl系列式熔斷器的額定電壓為500V，額定電流lA、2A、……、15A等。
圖5-4 熔斷器
3、交流接觸器
接觸器(圖5-5)是一種適用于遠距離頻繁接通和分斷交直流電路的電器。它
是利用電磁鐵吸引力配合動作，而使觸頭閉合和斷開的一種電器。在機床電氣控制線路中，用它來接通或斷開電動機的電源和控制電路的電源。
在機床電氣控制線路中，常用的接觸器系交流接觸器，主要有cJo和CJl0系列。其中，C表示接觸器，J表示交流。
CJb系列交流接觸器主觸頭的額定電流有10A、20A、40A和75A等，輔助觸頭的額定電流為5安，吸引線圈的額定電壓有50Hzll0V、127V、220V和380V多種。
圖5-5 各種系列交流接觸器
4、熱繼電器 電氣圖形符號
電動機在實際運行中，常遇到過載的情況。若過載電流過大或過載的時間過長，就會使電動機內繞組燒毀。為了充分發揮電動機的過載能力，又保證電動機的正常工作，以及電動機繞組不致于因過載而燒毀，于是就采用熱繼電器作為電動機的過載保護。

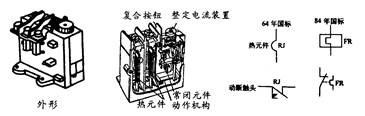

熱繼電器(圖5-6)主要由熱元件、動作機構、觸頭系統、復位按鈕和整定電流裝置組成。熱元件有兩塊，是熱繼電器接受過載信號部分，由雙金屬片和繞在雙金屬片外面的電阻絲組成，使用時通過接線柱串聯在被保護電路中；當電動機過載時，流過電阻絲的電流增大，從而使電阻絲發熱過量并將熱量傳給雙金屬片，雙金屬片受熱彎曲，推動動作機構使常閉觸頭斷開，常開觸頭閉合，從而完成了將過載信號轉換成電信號的過程。
熱繼電器有兩相結構、三相結構和三相帶端相保護裝置等三種類型。適用于長期工作或間斷長期工作的一種交流電動機的過負荷保護，通常與交流接觸器一同使用。
在機床電氣控制線路中，常用的熱繼電器有JR0和JRl6系列。其中，J表示繼電器，R表示熱。
圖5-6 熱繼電器
5、按鈕
按鈕是一種以短時間接通或分斷小電流的電器，它不直接去控制主電器的通與斷，而在控制電路中發出“指令”去控制接觸器、繼電器等電器，再由它們去控制主電路。
圖5-7 各種系列按鈕
控制按鈕(圖5-7)有各種結構形式，可滿足不同的需要。如保護式：有保護外殼以防偶然觸及帶電部分；指示燈式：在 表5-1 按鈕標準
透明彩色的按鈕帽內裝有信號燈作為信號指
示；旋鈕式：旋動旋鈕使觸頭動作，且在幾
個旋動位置上都有相應的觸頭閉合或斷開；
鑰匙式：按鈕上帶有鑰匙以防誤操作：緊急
式：裝有突出的蘑菇形按鈕帽，以便緊急操
作。
在機床電氣控制電路中，常用的按鈕有
LA2系列、LAl0系列、LAl8系列和LAl9系
列等。其中，L表示主令電器，A表示按鈕。
按鈕標準見表5-1。
6、行程開關
行程開關(圖5-8)又稱為限位開關，它的作用與按鈕相同，只是其觸頭的運作不是靠手動操作，而是利用生產機械的某些運動的擋鐵碰撞其滾輪使觸頭動作來實現接通或分斷某些電路使之達到一定的控制目的。
圖5-8 行程開關 電氣圖形符號
行程開關動作的傳動裝置一般有旋轉式和按鈕式，根據控制電路中控制邏輯的需要，有的行程開關在被機械運動部件碰撞過后，能自動復位，有的則不能。行程開關一般都有一副常開觸頭和一副常閉觸頭。
行程開關在交直流控制電路中，主要用于機床自動控制、限制運動機構動作或程序控制。
安裝在實習用車床安全保護裝置上的行程開關是如圖5-2所示的幾XKl系列行程開關。
7、空氣斷路器
空氣斷路器(圖5-9)，又稱空氣開關。空氣斷路器是一種用來保護交直流低壓電網內電氣設備，使之免受過電流、逆電流、短路和欠電壓等不正常的危害，同時也可用于不頻繁起動電動機以及操作或轉換電路之用。
空氣斷路器按其結構形式可分為塑殼式(又稱裝置式)和框架式(又稱萬能式)兩類。常用的塑殼式空氣斷路器有DZ4系列、DZ5系列、DZl0系列，常被應用于照明、動力配電裝置中，有時也可用于不頻繁地直接起動電動機。常用的框架式空氣斷路器有DW5系列和DWl0系列，常被用于變(配)電站以及電流為200A以上的配電裝置中。

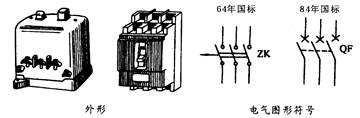

如圖(5-9)所示的是一般實習車間內配電箱廣泛采用的DZ5—20型空氣斷路器，主要由三個部分組成：觸頭及滅弧裝置，其作用是接通和分斷電路并同時消除電弧；操作機構，其作用是操作觸頭接通和分斷；保護系統，其作用是當電路中出現異常情況時，自動分斷觸頭，切斷電路。
圖5-9 空氣斷路器
【思考題】
1、車床電氣控制系統由哪些低壓電器組成?
2、車床電氣控制系統的工作原理是什么?
3、什么是自鎖觸頭?
4、CJ系列交流接觸器主觸頭的額定電流有哪幾個等級，吸引線圈額定電流有哪幾個等級?
5、車床安全防護裝置的作用是什么?
第六章 焊接用電安全
焊接用電安全教育是搞好焊接安全生產的一項重要內容。通過安全教育可以使增強安全意識、掌握焊接方面的科學技術和知識，提高焊接安全操作水平、遵守安全操作規程，了解工傷事故的原因和規律，從而采取相應的預防措施。
大部分焊接都離不開電，其利用電能轉變為熱能加熱和熔化金屬。如電弧熱、等離子弧熱和電阻熱等都是由電能轉變為熱能的熱源。用于焊接的電源必須滿足一定的技術要求，不同的焊接方法，對電源電壓、電流等參數的要求不同。對此，必須分別各種不同情況，采取必要防護措施。
1．焊接電源
焊接電源與220／380V電力網路相聯，人體一旦觸及該部分電氣線路，就很難擺脫。在進行諸如鋼筋這樣細長件對接焊時，尤其應予注意。因為對焊件細長，往往顧首不顧后，另一端若碰破電線或觸及拉線柱，即可發生事故。
2．焊機空載電壓
焊機設備的空載電壓大多超過安全電壓，但因其一般不是很高，操作者容易忽視。再者，焊工與這部分電氣線路接觸機會很多，時刻離不開焊槍或焊鉗、焊件、工作臺和電線等。因此，焊機的空載電壓是焊接接觸電傷亡事故的主要危險因素。
3．焊機或電纜漏電
由于粉塵和蒸氣的腐蝕或室外工作時受風吹、日曬、雨淋等，使焊機和電纜的絕緣老化變質，出現漏電現象而引發觸電事故。
4．擅自拆裝焊機
操作者不懂電工基本知識的情況下，擅自檢修焊接設備，違反操作規程，隨意拆裝部件或線路也容易造成觸電事故。
5、焊工帶電操作
諸加更換焊條、調節焊電流、整理工件等，通常是帶電進行的。
6．潮濕環境施焊
雨天、雪天或在彌漫蒸氣的環境中如果不中斷施焊，使工作服、手套等防護用品及皮膚濕潤，觸電的可能性將大大增加。
1．發生觸電事故的一般規律
觸電事故的發生，一般有較明顯的季節性。每年的夏季、秋季多見，特別是6—9月發生率較高。原因是這段時間氣候炎熱、空氣濕度大，降低了電氣設備的絕緣性能；人體多汗、皮膚濕潤，人體電阻降低，大大增加了觸電的可能性。另外，焊工若站在金屬容器或構件、管道內壁施焊；在露天工地存在塵埃或防護措施不完善部位施焊；使用置于地面而保養不善的設備施焊時都呈現觸電事故上升的趨勢。
2．直接電擊事故
直接電擊事故是操作者直接觸及電焊設備正常運行時的帶電體或靠近高壓電網和電氣設備所發生的電擊；發生的原因主要有“在更換焊條、碳捧和施焊過程中，手或身體某個部分接觸到帶電元件，而腳或身體的其他部位對地和金屬結構之間無絕緣防護；在金屬容器管道、船艙內施焊，或當身體大量出汗，環境潮濕時繼續施焊，在接線柱、極板等帶電體；在高處施焊時觸及低壓線路或靠近高壓網路等都可引起直接電擊事故。
3．間接電擊事故
間接電擊事故觸及意外帶電體所發生的電擊，又稱為故障上下的電擊。意外帶電體是指正常情況下不帶電，由于絕緣損壞或電器，設備發生故障而帶電的導體。例如：焊機外殼漏電、電纜絕緣外皮破損等。焊接時發生電擊事故主要原因是人體觸碰漏電的焊機外殼；造成焊機漏電的原因是長期超負荷運行、線圈受潮、引線或線圈的絕緣機構損傷和腐蝕、導線絕緣降低或損壞等。
4．預防觸電事故的安全措施
帶電設備都應該有良好的隔離防護裝置；避免人與帶電導體接觸。一般可采用防護罩殼、遮攔、護蓋、箱匣等，把帶電體與外界隔離開。同時，要求設備與設備之間及帶電體相互之間保持一定的安全距離。另外，用玻璃、云母、陶瓷、塑料絕緣材料把帶電體封閉起來。必要時還可以用雙重絕緣措施。
1．所有從事焊接工作的焊工，均因嚴格遵守安全操作規程；配合必需的安全防護用品，以保證焊接生產的安全。
2．焊工在2.5～3m以上的高空作業時，應佩帶安全帶，焊接電纜線要設法綁扎于固定物體上，盡量不要背在肩上。
3．在通風條件較差的容器和艙室內進行焊接時，應派設監護人員，以便相互照顧。要盡量保持艙內通風良好，嚴禁將漏氣的割炬和焊炬帶入艙內，以防氣體爆炸或引起火災。
4．施工現場應備有防火設施，如消防栓、砂箱、滅火器等。
5．禁止在儲有易燃、易爆物的車間和場地進行焊接，假如必須在可燃物品附近進行焊接和切割時，應有相距5m以上的安全距離。
6、焊接工作結束時，應仔細檢查附近艙室和施工現場，在確認沒有火災危險時方可離開。
7、禁止有壓力、帶電的設備與容器上進行焊接。若必須焊接時，要采取充分安全措施。
8、對盛有油、氣的容器和管道，焊前應明確內部充的是什么油或氣。對于充滿或殘留易燃、易爆的油和氣的容器是絕對不允許焊接的。
9、無論盛裝何種介質的高壓容器和管道，在高壓下不宜進行焊補。
其原因一是泄漏處補焊不上：二是高壓介質容易在補焊金屬處噴射出來傷人。
10、有電焊機和其它焊接設備的機殼，均應有良好的接地。
11、采用行燈照明時，在一般情況下，電壓不得超過36V，燈具應有安全保護罩，且應注意電線的保護。
12、遇到有人觸電時，不得赤手去接觸，應先迅速將電源切斷。如果觸電者呈昏迷狀態，應立即就地施行人工呼吸，并一直做到醫生到現場為止。
13、夏天施焊時，為了防止焊工中暑，焊工多飲茶水或清涼飲料。露天工作場所應加蓋臨時涼棚。對于自然通風不良的場所，應配置必要的機械通風設備。冬季作業時，如遇雨、雪天，應采取防寒防滑措施。
14、焊工應積極協助有關職能部門，對安全工作進行檢查，清除事故隱患，杜絕事故苗頭。
目前，學生在金工實習期間主要接觸的是手工電弧焊，手工電弧焊容易引起的安全事故是觸電、灼傷、弧光及有害氣體的危害等。
1、電弧焊電源的安全要求
(1)電弧焊電源的空載電壓在滿足焊接工藝要求的前提下，應適當降低，以利焊工操作安全。目前，旋轉式直流弧焊機的空載電壓為40～90V，弧焊變壓器為60～80V，弧焊整流器為65～80V，弧焊逆變器為50～80Vo空載電流低不利于起弧，但是空載電流過高對焊工的人身安全又不利，兼顧起弧和安全的雙重要求，手工電弧焊的電源空壓限制在90V以下。
(2)能承受瞬時短路，電弧焊電流的短路電流不能超過焊接電源的50％。在施焊過程中不應增長太快或太慢，否則就會引起熔滴飛濺等現象，增加發生灼傷事故的可能性。
(3)隨著電弧長度的變化，電弧焊電流的電壓應當迅速相應改變。當電弧拉長或壓短時工作電壓(電弧電壓)隨時升高或降低，一般為22～40V。
(4)電弧焊電源必須有獨立而容量足夠的安全控制系統，如熔斷器或自動斷電裝置等。控制裝置只是控制通過焊接設備的最大電流，不能對人身的觸電事故起直接防護作用。
(5)電源應具有適當的功率和良好的調節焊接電流的性能，以便根據不同產品和焊接條件選擇合適的焊接電流。調節手柄等必須用絕緣材料制成。
(6)電弧焊電源的金屬機殼必須單獨和可靠地安全保護接地或保護接零。
2．預防觸電
(1)進行手工電弧焊時，焊工應按規定穿戴絕緣底工作鞋或高壓絕緣靴。
(2)起動焊機前，應仔細檢查焊接設備是否完好，接地是否可靠。
(3)起動焊機時，不得戴濕手套拉電門、電閘，人體盡量不要接觸焊機的帶電部位。
(4)焊機起動后，倘若空載電壓、聲響等各方面情況均為正常，即可開始焊接。如發生異常情況需要清除或檢修時，應事先切斷電源。
(5)焊機上所有帶電部位和轉動部位都應設置安全防護罩。
(6)焊工應使用完全絕緣的電焊鉗、焊工不易使用容易裸露的電焊鉗，以防焊鉗與金屬結構短路，導致燒毀焊機。
3．預防灼傷
(1)焊工應穿帆布工作連衣服(工作上衣不要束在褲腰內)。
(2)在進行仰焊時，為防止頸部灼傷，焊工必須帶帆布工作帽，工作帽最好有緣邊，以遮蓋頸部。
(3)焊工腳部應用帆布或皮制成的腳搭保護。
(4)焊工必須戴皮手套進行焊接。當發現手套或工作服有燒穿的破孔時，要立即補好，以免火花再次濺入，燒灼皮膚。
(5)高空作業時，應設法采取防護措施，防止液態金屬飛濺和焊條頭燒傷下面操作人員。
4、預防弧光及有害氣體的危害
(1)電弧紫外線對人體眼睛和皮膚有較大的刺激性，稍不注意就容易引起電光性眼炎和灼傷皮膚。因此，焊工施焊時必須使用專用面罩和穿戴工作服。
(2)在進行引弧和定位焊時，要特別注重弧光對周圍人的影響，當幾個人同時焊接時，應盡可能設置“屏風”板，避免相互之間弧光傷眼。
(3)焊接工作場所應有良好的通風設備。如在艙內或容器中進行焊接時，應配置抽風機更換艙內或容器中的空氣。
【思考題】
1、焊接用電的特點是什么?
2、焊接操作中的不安全因素有哪些?
3、焊接發生事故的一般規律是什么?如何預防焊接觸電事故?
4、什么是直接電擊事故?什么是間接電擊事故?產生的原因是什么?
5、手工弧焊電源的安全要求是什么?
6、簡述焊接安全生產的一般要求?
